[3DsMax] Spline Extrudieren - ist nicht richtig geschlossen bzw oben offen

[godlike]

Hey Leute des gepflegten Raytrace-Hobbys

Ich versuche gerade mit 3dMax ein Spline zu extrudieren. Habe das schon viele Male gemacht, immer ohne Probleme. Irgendwie bekomme ich es aber nicht gebacken. Ich habe hier mein editierbares Spline (Import einer DXF-Datei), wähle aus meinen Modifikatoren den Extrudieren-Modifikator und erhalte das:

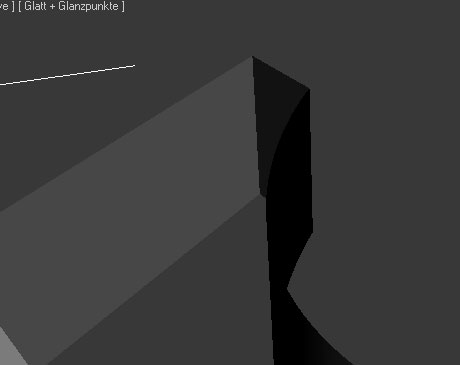

Das Spline ist oben nicht geschlossen!

Was mache ich falsch?

Gruß godlike



[blackpudding]

Ich arbeite auch mit max, aber aus dem Beispielbild kann ich wenig erkennen. Lässt sich der spline denn nicht mehr bearbeiten?



[godlike]

Doch, doch. Es handelt sich um ein bearbeitbares Spline. LEider mit ~100 Bezierpunkten oder mehr. Ist übrigens ein Importierte dxf-Datei (Export aus Illustrator). Bei den anderen dxf-Datei-Exports und anschließendem Import in 3DsMax gab es aber keine Probleme. Diese konnte ich ganz normal extrudieren



[blackpudding]

Ich hab es jetzt mal nachgestellt, und hatte das problem nicht (wie du ja sonst auch nicht). Daher könnte ich mir vorstellen das beim export/import was falsch gelaufen ist. Vielleicht klappt es wenn du beim import in max unter geometrie die verschweißen (weld) funktion mit auswählst.



[r33no]

Extrude ist meiner Meinung nicht die beste Möglichkeit Spilnes in 3D umzuwandeln, versuch mal Bevel (viel mehr Möglichkeiten und du hast immer noch die Möglichkeit Splines, Vertecies und Faces eizeln auszuwählen). Ich tu mir aber auch schwer anhand des Bildes zu erkennen wo jetzt dein Problem liegt?



[Psycho Mantis]

Deine Antwort steht in deinem Text das Spline ist nicht geschlossen, owbohl es evtl so aussieht - da allen vertices übereinander liegen.

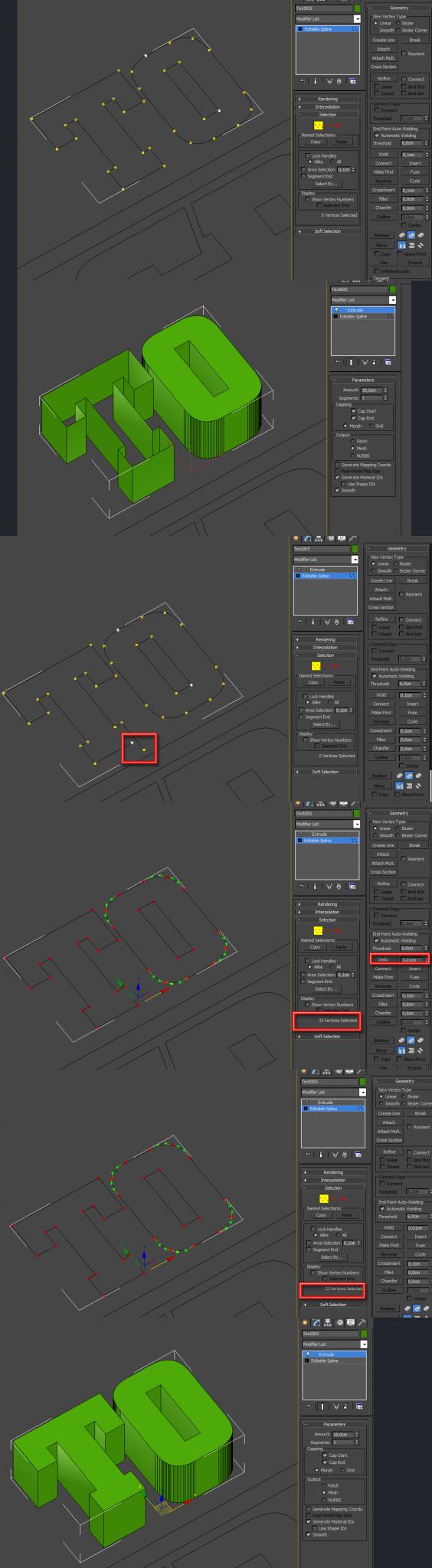

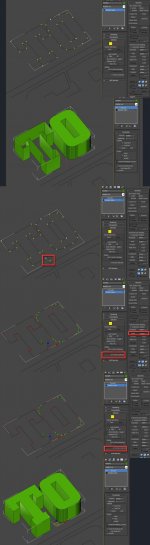

Siehe Screenshot.
Sieht gut aus, aber wenn man extrudiert, ist das T oben offen.
Das Problem liegt an den beiden Vertices unten - ich hab sie mal auseinander geschoben damit man es sieht.
Da du jetzt nicht weißt welche vertices das Sind - wählst du alle aus (wie du jetzt siehst, sind bei mir 33 Vertices ausgewählt.
Setz bei "Weld" (dt. Verschweißen) den Wert auf 0,01. Somit werden alle Vertices die weniger als 0,01 auseinander sind, zu einem verschweißt.

Du siehst jetzt das es ein Vertex weniger ist, also 32. Das Spline ist nun geschlossen und lässt sich wie gewohnt extrudieren.

so, muss duschen und ins Büro - bei Fragen, später mehr.
editist, das Board schrumpft die Datei zusammen - daher extern.

http://img829.imageshack.us/img829/9370/2897.png



[godlike]

@blackpudding
Das dachte ich mir auch weshalb ich das Zeug neu exportiert habe. Auch mit mehreren neuen Imports + anderen Einstellungen das selbe Problem.

@r33no
Mit bevel habe ich die selben Probleme. Das Problem liegt daran das die Objekte nach bevel/extrude nicht geschlossen sind. Man kann rein schauen.

@Psycho Mantis
Interessante These. Das könnte natürlich sein. Werde das gleich heute Abend mal testen. Wobei ich in Illustrator extra drauf geachtet habe das die Pfade geschlossen sind und sich auch nix überschneidet. Scheinbar hängt das aber mit dem Schwellenwert von "Weld" zusammen. Habe ich das richtig verstanden?



[Psycho Mantis]

Der Import von Illustratordateien ist sowieso eine Sache für sich. Funktioniert nur mäßig und gibt glaube ich immer ein "offenes" Spline aus - sprich die Punkte sind alle nicht verschweisst. Statt eins Kreises z.B. bekommt man zb 60 Linien die jewils +6° gedreht sind, und in einem Ring angeordent sind. Statt 4 Punkte mit je zwei Bezier-handlern. Illustrator ist gelinde gesagt ein Kackprogramm. Ich habs mir angewöhnt alle sim max neu zu zeichnen - geht schneller, ist sauberer.

Der Weld-Schwellenwert gibt an, welchen Abstadn zwei vertices maximal haben dürfen, um zu einem zusammengeschweisst zu werden. Der muss dann deshalb so klein sein, damit auch wirklich nur exakt übereinander liegende Punkte verschweisst werden.
Hättst du ein Objekt mit der Kantenlänge 1 und sagen wir mal 5 Vertices - und setzt den Schwellenwert au 1 - dann würden die alle 5 zu einem Punkt zusammengefasst werden. Also jeh höher der Schwellenwert, desto mehr Punkte werden "eingestampft" - das verändert aber dein Objekt - daher muss der Schwellenwert gering sein.

Anmerkung - wenn du nur zwei Punkte auswählst isses egal, dann passiert die Operation ja nur an den beiden Punkten. Da du aber bei deinem Spline nicht weisst wo es offenen ist, markierst du einfach alle Vertices und clickst Weld. Wenns nicht geht - mail mir die Datei, ich schau sie mir heute Abend mal an. Addy kommt per PN.



[Psycho Mantis]

Und? Schon getestet? Du weißt doch, bei deinen 3D Sachen bin ich Neugierig.



[godlike]

Ne Sorry, das Wetter und tausend Termine machen mir diese Wochen sämtliche Striche durch die Rechnung Außerdem sollte ich seit gestern 50mbit haben, leider hab ich gerade genau 0 mbit Laut Service, den ich nach 10 Minuten für ~5€ an der Strippe hatte, sollte es aber heute Abend funktionieren. Am Wochenende schaue ich definitiv danach da ich hier auch weiter machen möchte

So, hab das mal versucht. Bei mir sind das um die 1800 Punkte gewesen. Nach dem Verschweißen mit 0,01 cm sind es noch 1783. Immer noch wahnsinnig viel



Wo hängt es denn? Sind Splines wirklich so ungeeignet? Sprich soll ich mir den Weg über den Illu sparen und direkt in Max per Box-Model basteln?

Im Anhand mal so eine dxf-Datei aus dem Illustrator...

Anhang anzeigen 2.rar
